HOME > 首页 > 产品信息 > 减压阀 电子高性能组合
空气减压阀 电子高性能组合 压力表 先导减压阀
气动减压阀 特殊减压阀

空气减压阀

R31系列 (紧凑型) NRV-300, 200 系列 NRV-400 系列 RVD-400YF系列 　(大口径先导型) RVD-500F 系列 (远程控制型)
R31系列（紧凑型） NRV-300, 200系列 NRV-400系列

RVD-400YF系列
（大口径先导型）

RVD-500F系列
（远程控制型）

R50 系列 (快速溢流式) R50-R系列 (先导反馈式) R50-M系列 (先导动作 快速溢流式) NRV-802D 系列 NRV-502JD 系列

R50系列
（快速溢流式）

R50-R系列
（先导反馈式）

R50-M系列（先导动作

快速溢流式）

NRV-802D系列

NRV-502JD系列

R42 系列 R31, RL4 系列
R42系列（精密型） R31, RL4系列（水用）

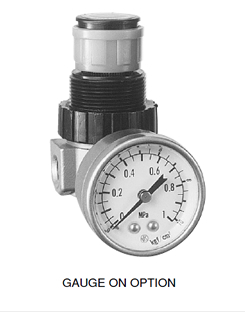

R31系列（紧凑型）

R31系列 (紧凑型)

规格

使用流体 经过滤的压缩空气
最大供气压力 1.0MPa
周围温度 5 ~ 60°C
溢流 溢流式与无溢流式
调节螺钉固定方式 按扣锁定式（一接点式）
打开电子书

NRV-300, 200 系列

NRV-300, 200 系列

规格

系列 NRV-300 NRV-200
使用流体 经过滤的压缩空气
最大供气压力 1.0MPa
周围温度 5 ~ 60°C
动作方式 直动式
调压范围
  • •0.02 ~ 0.8MPa（标准）

•0.01 ~ 0.3MPa
•0.01 ~ 0.1MPa
•0.1 ~ 1.6MPa*

溢流 溢流式 无溢流式
*最大供气压力：2.8MPa
打开电子书

NRV-400 系列

NRV-400 系列

规格

使用流体 经过滤的压缩空气
最大供气压力 1.0MPa
周围温度 5 ~ 60°C
动作方式 直动式
调压范围

•0.02 ~ 0.7MPa（标准）
•0.01 ~ 0.4MPa
•0.01 ~ 0.2MPa

•0.1 ~ 1.6MPa*

溢流 溢流式与无溢流式
*最大供气压力：2.8MPa
打开电子书

RVD-400YF系列（大口径先导型）

RVD-400YF系列　(大口径先导型)

规格

使用流体 经过滤的压缩空气
最大供气压力 1.0MPa
周围温度 5 ~ 60°C
动作方式 大口径先导操作型（内部先导式）
调压范围 0.02 ~ 0.8MPa
溢流 溢流式与无溢流式
打开电子书

RVD-500F 系列（远程控制型）

RVD-500F 系列

规格

使用流体 经过滤的压缩空气
最大供气压力 1.0MPa
周围温度 5 ~ 60°C
动作方式 远距离控制型（外部先导式）
调压范围 0.02 ~ 0.8MPa
溢流 溢流式与无溢流式
打开电子书

R50 系列（快速溢流式）

R50 系列

规格

使用流体 经5μm滤芯过滤的压缩空气
最大供气压力 1.0MPa
周围温度 5 ~ 60°C
动作方式 综合反馈先导式
调压范围 0.05 ~ 0.8MPa
溢流 快速溢流式
标准装备品 托架与压力表连接用的适配器
打开电子书

Ｒ50-Ｒ系列（先导反馈式）

R50-R 系列

规格

使用流体 经5μm滤芯过滤的压缩空气
最大供气压力 1.0MPa
周围温度 5 ~ 60°C
动作方式 先导远程反馈控制式
（外部先导式）
调压范围 0.05 ~ 0.8MPa
（先导减压阀调压范围内）
溢流 快速溢流式
标准装备品 托架与压力表连接用的适配器
打开电子书

R50-M系列（先导动作 快速溢流式）

R50-M 系列

规格

使用流体 经过滤的压缩空气
最大供气压力 1.0MPa
周围温度 5 ~ 60°C
动作方式 远程控制先导式（外部先导型）
调压范围 0.05 ~ 0.8MPa
（先导减压阀的调节范围内）
溢流 快速溢流式
标准装备品 托架与压力表连接用的适配器
打开电子书

NRV-802D系列

NRV-802D

规格

型式记号 NRV-802D
配管尺寸 Rc1/4（供气、出气口）
使用流体 经5μm滤芯过滤的压缩空气
最大供气压力 1.0MPa
周围温度 5 ~ 60°C
反馈口径 Rc 1/8
重量（kg） 0.95
*如需壁板安装请在型式记号终端记上"P"。
注: 本阀仅为先导减压阀。在这种情况下、主阀推荐使用 R50-M系列的快速溢流式。
打开电子书

NRV-502JD系列

NRV-502JD

规格

型式记号 NRV-502JD
配管尺寸

Rc1/4（供气、出气口）
Rc1/4（外部先导口）

Rc1/8（先导反馈口）
使用流体 经5μm滤芯过滤的压缩空气
最大供气压力 1.0MPa
周围温度 5 ~ 60°C
反馈口 Rc 1/8
重量（kg） 0.95
打开电子书

R42 系列（精密型）

R42 系列

规格

使用流体 经5μm滤芯过滤无油份的清净干燥空气
最大供气压力 1.0MPa
周围温度 0～70℃
供气范围 •0.02 ~ 0.2MPa
•0.04 ~ 0.4MPa
•0.08 ~ 0.8MPa
动作方式 综合反馈控制常泄型
（最大泄流量:1.7dm3／min（ANR））
供气压力：0.17MPa
输出压力：0MPa
溢流 溢流式
重量（kg） 0.35
打开电子书

R31, RL4 系列（水用）

R31

规格

使用流体 水或无腐蚀低粘度的液体
最大供气压力 1.0MPa
周围温度 5 ~ 60°C
动作方式 直动式
溢流 无溢流式
打开电子书

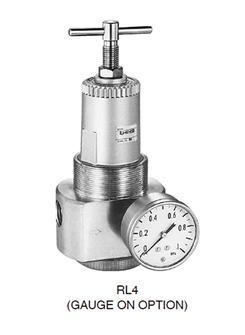

RL4

基本型式及其他

系列

配管

尺寸

 形式记号 调压范围
MPa		 压力表
连接口		 重量
（kg）
R31 Rc 1/8 R31-100-0100-30 0.02 ~ 0.7 Rc 1/8
（2 处）		 0.1
R31-100-C100-30 0.01 ~ 0.35
R31-100-B100-30 0.01 ~ 0.07
Rc 1/4 R31-200-0100-30 0.02 ~ 0.7
R31-200-C100-30 0.01 ~ 0.35
R31-200-B100-30 0.01 ~ 0.07
RL4 Rc 1/4 RL4-201-0100 0.02 ~ 0.8 Rc 1/4
（2 处）		 2.2
RL4-201-4100 0.01 ~ 0.5
Rc 3/8 RL4-301-0100 0.02 ~ 0.8
RL4-301-4100 0.01 ~ 0.4
Rc 1/2 RL4-401-0100 0.02 ~ 0.8
RL4-401-4100 0.01 ~ 0.4
打开电子书

电子高性能组合

HS-400Y2 系列 HSP-302 H30 系列
HS-400Y2 系列 HSP-302

H30 系列

（数字开关设定方式）



HS-400Y2 系列

HS-400Y2 系列

规格

型式记号 HS-404Y2 HS-412Y2 HS-414Y2 HS-420Y2
配管尺寸 Rc 1/2 Rc1 1/4 Rc1 1/2 Rc2
排气口连接 配管不要 Rc1 1/2 Rc2
供气口•先导口 Rc 1/4
使用流体 经过滤的压缩空气
最大供气压力 1.0MPa
周围温度 5 ~ 60˚C
压力调节范围 0.1 ~ 0.8MPa
允许最高背压 1.0MPa
充填时间定数 1250 100
重量 （kg） 3.5 13

*充填时间定数的单位为: text

打开电子书

HSP-302

HSP-302

规格

使用流体 经过滤的压缩空气
最高供气压力 1.0MPa
周围温度 5 ~ 50°C
空气减压阀 溢流 高感度溢流式
调压范围 0.2 ~ 0.7MPa
电磁阀 动作方式 3方向双线圈先导式
额定电压 • AC-100V / 50, 60Hz, 110V 60Hz
• AC-200V / 50, 60Hz, 220V 60Hz
电流＼电压 AC-100V, 50Hz AC-200V, 50Hz
启动电流 0.165A 0.08A
保持电流 0.102A 0.049A
打开电子书

H30 系列（数字开关设定方式）

H30 系列

规格

使用流体 经74μm以下过滤器过滤的压缩空气
供气侧压力范围 0.2~0.95MPa
设定压力范围 0.1~0.95MPa（最小设定压力刻度: 0.01MPa） *1
设定压力精度 ±1％ F. S. （at 25℃）
供给电压

DC24V±10%（控制器用）
DC24V±10%（转换器用）
DC24V±10%（内部锁定回路用）

AC100V 50/60Hz（控制阀用*2）

输入

移动键开关（控制器正面）
3位BCD并列
内部锁定开关

（不论有无接点都可利用）
输出 GOOD（常开连接DC30V 50mA以下）
SOL-L／SOL-H（OUT压力空气的供排气）
OUT侧（气罐）压力表示 : 3行LED并列
设定压力表示 : 3行红色LED
周围温度 5 ~ 50℃
周围湿度 RH20～85%（无结露）
耐振性 控制器防震措施实施*3
重量（kg） 控制器…………2（2.5…AC100V）
P/I转换器……………………………0.4
控制阀（Rc1） …………………………4
控制阀（Rc11/2）  ………………… 8.8
*1.压缩行程请不要超过0.95MPa。

*2.控制阀需供电后进行操作。

控制阀的标准额定电压为AC100V 50/60Hz

控制阀请用ISO VG32透平油进行润滑。
*3. 附防震橡胶底面固定型 : 请采用型号 H30-000-700W／70A0

*4. 压力单位 : MPa按下列进行交换。

1MPa=10bar≒10.2kgf／cm2≒145psig

打开电子书

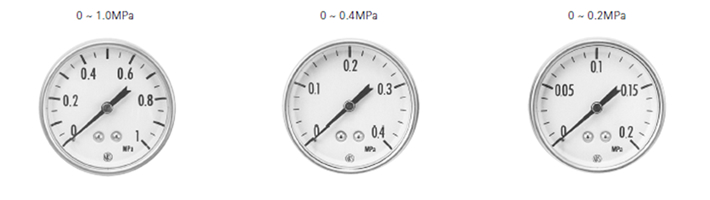

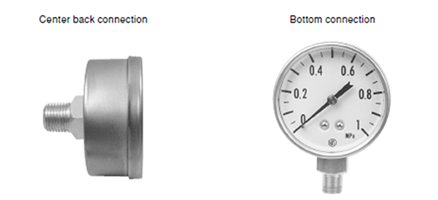

压力表

GAB, GBB 系列

GAB, GBB 系列
打开电子书
型式记号 规格
刻度板直径 压力范围 配管尺寸 形状 精度等级
GAB501100 φ50 0 ~ 1.0MPa R 1/8 T型 B级
（3% FS）
GAB501040 φ50 0 ~ 0.40MPa R 1/8
GAB501020 φ50 0 ~ 0.20MPa R 1/8
GBB501100 φ50 0 ~ 1.0MPa R 1/8 Q型
GBB501040 φ50 0 ~ 0.40MPa R 1/8
GAB502100 φ50 0 ~ 1.0MPa R 1/4 T型
GAB502040 φ50 0 ~ 0.40MPa R 1/4
GAB401100 φ40 0 ~ 1.0MPa R 1/8
GAB401040 φ40 0 ~ 0.40MPa R 1/8
GAB401010 φ40 0 ~ 0.1MPa R 1/8
GAB501200 φ50 0 ~ 2.0MPa R 1/8
GAA501100 φ50 0 ~ 1.0MPa R 1/8 A级
（1.5% FS）
GAA501020 φ50 0 ~ 0.2MPa R 1/8
product image

先导减压阀

NRV-802 系列（精密型）

NRV-802 系列

规格

型式记号 NRV-802 NRV-802K16 NRV-802K4 NRV-802K2
配管尺寸 Rc1/4
使用流体 经25μm滤芯过滤的压缩空气
最高供气压力 1.0MPa
周围温度 5 ~ 60°C
动作方式 直动式（常泄型）
调压范围 0.02 ~ 0.7MPa 0.1 ~ 1.6MPa 0.01 ~ 0.4MPa 0.01 ~ 0.2MPa
压力表口径 Rc1/8
溢流 溢流式
重量（kg） 0.84
打开电子书

气动减压阀

NRV-500系列 11-908系列 RVD-500YF系列
NRV-500系列 11-908系列 RVD-500YF系列





NRV-500系列

NRV-500 系列

规格

使用流体 经过滤的压缩空气
最大供气压力 1.0MPa
周围温度 5 ~ 60°C
动作方式 远程控制型（外部先导式）
调压范围 0.02 ~ 0.8MPa
（先导调压阀范围）
溢流 溢流式与无溢流式
打开电子书

11-908系列

11-908系列

规格

使用流体 经过滤的压缩空气
IN侧最高压力 2.7MPa
周围温度 -10～79ºC８但是，无结冰）
IN・OUT口径 Rc3/4、Rc1
压力表口径 Rc1/8 × 2处
调压形式 膜片式，溢流形
常开溢流孔

形式记号

管接口径 形式记号 调压范围*
（MPa）
Rc3/4 11-908-009 0.03～2.4
Rc 1 11-908-110
*对应先导减压阀的调压范围。
打开电子书

RVD-500YF系列

RVD-500YF系列

规格

使用流体 经过滤的压缩空气
IN侧最高压力 1.0MPa
周围温度 5～60ºC
调压形式 远程控制式（外部先导式）
调压范围 0.02～0.80MPa
*由先导减压阀的调压范围决定。
有无溢流 RVD-500YF系列 ：溢流式
RVD-500YFN系列 ：无溢流式

形式记号

管接口径 形式记号 调压范围 压力表 压力表（任选） 质量
溢流式 无溢流式 （MPa） 连接口 品种记号 （kg）
Rc1 1/4 RVD-512YF RVD-512YFN 0.02～0.80
由先导减压阀
的调压范围决定。		 Rc1/8
1次侧，
2次侧，
各2处 		T形：GAB501100
Q形：GBB501100		 4.8
Rc1 1/2 RVD-514YF RVD-514YFN
Rc2 RVD-520YF RVD-520YFN
打开电子书


特殊减压阀

RK-1206系列（汇流板型）

RK-1206 系列 (汇流板型)

规格

使用流体 经过滤的压缩空气
最大供气压力 1.0MPa
周围温度 5 ~ 60°C
调压范围 •0.02 ~ 0.8MPa
•0.01 ~ 0.4MPa
溢流 溢流式

配

管

尺

寸

 供气口
（通用口径）		 Rc3/4（与两边法兰盘连接）

出气口

（分别口径）

 Rc1/2（与各减压阀阀体连接）
压力表安装口 Rc1/8（与各减压阀阀体连接）
打开电子书
