5通电磁阀


501 系列（阀体配管型）	501 系列（汇流板型）	495 系列（阀体配管型）	495 系列（叠式汇流板型）	492 系列（座接型）


492 系列（汇流板型）	524 系列（座接型）	524 系列（汇流板型）	492 系列（座接型）	MVS（D）-4900 系列


MVF-903 系列

501系列（阀体配管型）

规格

使用流体	经过滤的压缩空气
动作压力	0.15 ~ 0.9MPa
周围温度	5 ~ 50°C
润滑	需要（透平油ISO VG32或类似的相当品）
手动操作	手动压入按钮 / 无锁定型
额定电压	• AC-100V 50/60Hz, 110V 60Hz • AC-200V 50/60Hz, 220V 60Hz • DC-24V • DC-100V
允许电压变动范围	–15 ~ 10%
绝缘等级	B级

501 系列（汇流板型）

规格

配管尺寸	“1” “3” “5” 口径（通用接口）	Rc 1/4 （汇流板侧）
	“2” “4” 口径（分别连接）	Rc 1/4 （各阀体侧）
有效截面积（供气口-出气口/出气口-供气口）		21／18mm² （2位置单／双线圈）
		18／13mm² （3位置双线圈）
汇流板上最大接阀个数		8

^*其他使用规格与501 系列阀体配管型相同。

495 系列（阀体配管型）

规格

使用流体	经过滤的压缩空气
动作压力	0.2 ~ 0.95MPa （内部先导式）
动作压力	0 ~ 0.95MPa （外部先导式）
周围温度	5 ~ 50°C
润滑	需要（透平油ISO VG32或类似的相当品）
手动操作	手动压入按钮 / 无锁定型
额定电压	• AC-100V 50/60Hz, 110V 60Hz • AC-200V 50/60Hz, 220V 60Hz • DC-24V • DC-100V
允许电压变动范围	–15 ~ 10%
绝缘等级	B级

495 系列（叠式汇流板型）

规格

配管尺寸	“1” “3” “5” 口径（通用接口）	Rc 3/8 （汇流板侧）
	“2” “4” 口径（分别连接）	Rc 1/4 或 Rc 3/8 （各阀体侧）
有效截面积		35mm²
汇流板上最大接阀个数		8

^*其他规格与495系列阀体配管型相同。

492 系列（座接型）

规格

使用流体	经过滤的压缩空气
动作压力	0.2 ~ 0.95MPa （内部先导式）
动作压力	0 ~ 0.95MPa （外部先导式）
周围温度	5 ~ 50°C
润滑	需要（透平油ISO VG32或类似的相当品）
手动操作	手动压入按钮 / 无锁定型
额定电压	• AC-100V 50/60Hz, 110V 60Hz • AC-200V 50/60Hz, 220V 60Hz • DC-24V • DC-100V
允许电压变动范围	–15 ~ 10%
绝缘等级	B级

492 系列（汇流板型）

规格

配管尺寸	“1” “3” “5” 口径（通用接口）	Rc 1/2 （汇流板侧）
	“2” “4” 口径（分别连接）	Rc 1/4 或 Rc 3/8 （汇流板侧）
有效截面积		35mm²
汇流板上最大接阀个数		10

^*其他规格与TACO 492 系列座接型相同。

524 系列（座接型）

规格

使用流体	经过滤的压缩空气
动作压力	0.2 ~ 1.0MPa （内部先导式）
动作压力	0 ~ 1.0MPa （外部先导式）
周围温度	5 ~ 50°C
润滑	需要（透平油ISO VG32或类似的相当品）
手动操作	手动压入按钮 / 无锁定型
额定电压	• AC-100V 50/60Hz, 110V 60Hz • AC-200V 50/60Hz, 220V 60Hz • DC-24V • DC-100V
允许电压变动范围	–15 ~ 10%
绝缘等级	B级

524 系列（汇流板型）

规格

配管尺寸	“1” “3” “5” 口径（通用接口）	Rc 3/4 （汇流板侧）
	“2” “4” 口径（分别连接）	Rc 3/8 , Rc 1/2 或 Rc 3/4 （汇流板侧）
有效截面积		75mm²
汇流板上阀最大接阀个数		6

^*其他规格与 492 系列阀体配管型相同。

492 系列（座接型）

规格

使用流体	经过滤的压缩空气
动作压力	0.15 ~ 1.0MPa （内部先导式）
动作压力	0 ~ 1.0MPa （外部先导式）
周围温度	5 ~ 50°C
润滑	需要（透平油ISO VG32或类似的相当品）
手动操作	手动压入按钮 / 无锁定型
额定电压	• AC-100V 50/60Hz, 110V 60Hz • AC-200V 50/60Hz, 220V 60Hz • DC-24V • DC-100V
允许电压变动范围	–15 ~ 10%
绝缘等级	B级

MVS（D）-4900 系列

规格

使用流体	经过滤的压缩空气
动作压力	0 ~ 1.0MPa
周围温度	5 ~ 50°C
润滑	需要（透平油ISO VG32或类似的相当品）
手动操作	手动压入按钮 / 无锁定型
额定电压	• AC-100V 50/60Hz, 110V 60Hz • AC-200V 50/60Hz, 220V 60Hz • DC-24V • DC-100V
允许电压变动范围	–15 ~ 10%
绝缘等级	B级

MVF-903 系列

规格

使用流体		经过滤的压缩空气
动作压力		0 ~ 1.0MPa
周围温度		5 ~ 50°C
润滑		透平油ISO VG32 或类似的相当品
手动操作		手动压入按钮 / 无锁定型
配管尺寸	“1” “3” “5” 口径	Rc3/8
	通用接口	与汇流板连接
	“2” “4” 口径	Rc1/4
	分别连接	与汇流板连接
有效截面积		9mm²
汇流板上最大接阀个数		10
额定电压		• AC-100V 50/60Hz, 110V 60Hz • AC-200V 50/60Hz, 220V 60Hz • DC-24V • DC-100V
允许电压变化范围		–15 ~ 10%
绝缘等级		B级

4通电磁阀


460 系列（阀体配管型）	460 系列（3位置阀体配管型）

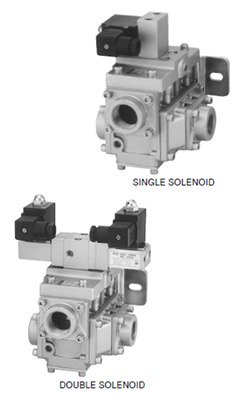

460 系列（阀体配管型）

规格

使用流体	经过滤的压缩空气
使用压力	0.15 ~1.0MPa （内部先导供气型）
使用压力	0.05 ~ 1.0MPa （外部先导供气型）
周围温度	5 ~ 50°C
最大压力	1.6MPa
润滑	需要（透平油ISO VG32或类似的相当品）
手动操作	手动压入按钮 / 无锁定型
额定电压	• AC-100V 50/60Hz, 110V 60Hz • AC-200V 50/60Hz, 220V 60Hz • DC-24V • DC-100V
允许电压变动范围	–15 ~ +10%
绝缘等级	B级

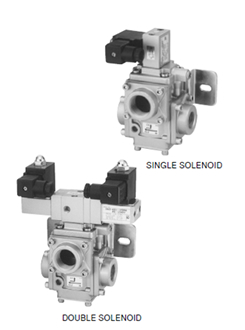

460 系列（3位置阀体配管型）

规格

使用流体	经过滤的压缩空气
使用压力	0.15 ~1.0MPa （内部先导供气型）
使用压力	0.05 ~ 1.0MPa （外部先导供气型）
周围温度	5 ~ 50°C
最大压力	1.6MPa
润滑	需要（透平油ISO VG32或类似的相当品）
手动操作	手动压入按钮 / 无锁定型
额定电压	• AC-100V 50/60Hz, 110V 60Hz • AC-200V 50/60Hz, 220V 60Hz • DC-24V • DC-100V
允许电压变动范围	–15 ~ +10%
绝缘等级	B级

3通电磁阀


360 系列（阀体配管型）	360 系列（真空用阀体配管型）	360 系列（高低压转换用）	392 系列（压缩空气＆真空用）	392 系列（汇流板型）


MVS－3500YCG／YCL／ YCK 系列（阀体配管型）

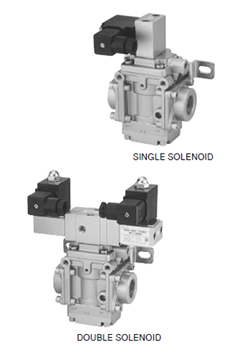

360 系列（阀体配管型）

规格

使用流体	经过滤的压缩空气
使用压力	0.15 ~1.0MPa （内部先导供气型）
使用压力	0.05 ~ 1.0MPa （外部先导供气型）
周围温度	5 ~ 50°C
最大压力	1.6MPa
润滑	需要（透平油ISO VG32或类似的相当品）
手动操作	手动压入按钮 / 无锁定型
额定电压	• AC-100V 50/60Hz, 110V 60Hz • AC-200V 50/60Hz, 220V 60Hz • DC-24V • DC-100V
允许电压变动范围	–15 ~ 10%
绝缘等级	B级

360 系列（真空用阀体配管型）

规格

使用流体	真空（压缩空气）
动作压力	– 0.1 ~ –0.01MPa （仅适用外部先导供气型）
外部先导供气压力	0.2 ~ 0.3MPa
周围温度	5 ~ 50°C
耐压力	1.6MPa
手动操作	手动压入按钮 / 无锁定型
额定电压	• AC-100V 50/60Hz, 110V 60Hz • AC-200V 50/60Hz, 220V 60Hz • DC-24V • DC-100V
允许电压变动范围	–15 ~ 10%
绝缘等级	B级
备件与基本型号	托架

360 系列（高低压转换用）

规格

使用流体		经过滤的压缩空气
动作压力	主阀侧压力范围^*	高压侧（IN）: 0.05 ~1.0MPa
		低压侧（EX）: 0 ~ 0.85MPa
	先导压力P的设定^*	P ＝高压侧（IN）压力 + 0 ~ 0.2MPa P ≧ 低压侧（EXH）压力 + 0.15MPa
周围温度		5 ~ 50°C
耐压力		1.6MPa
润滑		ISO VG32 透平油或类似的相当品（也可不注油使用）
手动操作		手动压入按钮 / 无锁定型
额定电压		• AC-100V 50/60Hz, 110V 60Hz • AC-200V 50/60Hz, 220V 60Hz • DC-24V DC-100V
允许电压变动范围		–15 ~ 10%
绝缘等级		B级

^*1. 高压侧压力（IN 口径） ≧ 低压侧压力（EXH 口径）

^*2. 先导压力不要超过 1.0MPa

^*3. 36B系列（Rc1 1/4 ~ Rc2）的使用压力范围为 0.2 ~ 1.0MPa

392 系列（压缩空气＆真空用）

规格

使用流体	经过滤的压缩空气	真空
动作压力	0 ~ 0.7MPa	– 0.1 ~ 0MPa
周围温度	5 ~ 50°C
润滑	不需要
手动操作	手动压入按钮 / 无锁定型
额定电压	• AC-100V 50/60Hz, 110V 60Hz • AC-200V 50/60Hz, 220V 60Hz • DC-24V • DC-100V
允许电压变动范围	–15 ~ 10%
绝缘等级	B级
备件与标准型式	托架

392 系列（汇流板型）

规格

使用流体		经过滤的压缩空气
动作压力		0 ~ 0.7MPa
周围温度		5 ~ 50°C
润滑		不需要
手动操作		手动压入按钮 / 无锁定型
配管尺寸	标准 A口径通用型	"A""B""O"口径与汇流板连接 "A"口径: Rc3/8 "B""O"口径: Rc1/4
汇流板上最大接阀个数		6
额定电压		• AC-100V 50/60Hz, 110V 60Hz • AC-200V 50/60Hz, 220V 60Hz • DC-24V
允许电压变动范围		–15 ~ 10%
绝缘等级		B级
备件与标准型式		托架

2通电磁阀


MVS-2200Y, MVS-2300Y 系列	260 系列（阀体配管型）	260 系列（真空用阀体配管型）

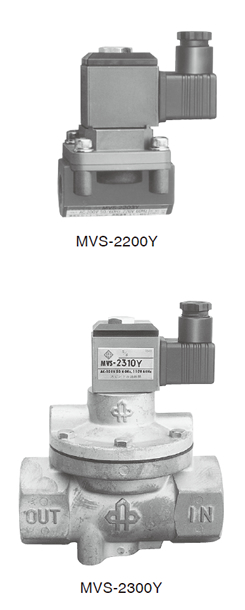

MVS-2200Y, MVS-2300Y 系列

规格

使用流体	经过滤的压缩空气	液体^*	真空
动作压力	0.02 ~ 0.7MPa	0.15 ~ 0.7MPa	– 0.08 ~ 0MPa
周围温度	5 ~ 50°C
润滑	需要（透平油ISO VG32或类似的相当品）
手动操作	手动压入按钮 / 无锁定型
额定电压	• AC-100V 50/60Hz, 110V 60Hz • AC-200V 50/60Hz, 220V 60Hz • DC-24V • DC-100V
允许电压变动范围	–15 ~ 10%
绝缘等级	B级

^*使用无腐蚀性低粘度的液体。

基本型式记号＆规格

配管尺寸	型式记号			有效截面积（mm²） < Cv 値 >
	单线圈常闭侏		重量（kg）
	压缩空气 / 液体	真空	重量（kg）
Rc 1/4	MVS-2202Y	MVS-2202YV	0.5	35 < 1.9 >
Rc 3/8	MVS-2203Y	MVS-2203YV		40 < 2.2 >
Rc 1/2	MVS-2204JY	MVS-2204JYV		40 < 2.2 >
Rc 1/2	MVS-2304Y	MVS-2304YV	1.5	110 < 5.9 >
Rc 3/4	MVS-2306Y	MVS-2306YV		170 < 9.2 >
Rc1	MVS-2310Y	MVS-2310YV		240 < 13.0 >
Rc1 1/4	MVS-2312JY	MVS-2312JYV		350 < 18.9 >

260 系列（阀体配管型）

规格

使用流体	经过滤的压缩空气
动作压力	0.15 ~1.0MPa （内部先导供气型）
动作压力	0.05 ~ 1.0MPa （外部先导供气型）
周围温度	5 ~ 50°C
耐压力	1.6MPa
润滑	需要（透平油ISO VG32或类似的相当品）
手动操作	手动压入按钮 / 无锁定型
额定电压	• AC-100V 50/60Hz, 110V 60Hz • AC-200V 50/60Hz, 220V 60Hz • DC-24V • DC-100V
允许电压变动范围	–15 ~ 10%
绝缘等级	B级

260 系列（真空用阀体配管型）

规格

使用流体	真空（或经过滤的压缩空气）
动作压力	– 0.1 ~ 0MPa （仅适用外部先导供气型）
外部先导供气压力	0.2 ~ 0.3MPa
周围温度	5 ~ 50°C
手动操作	手动压入按钮 / 无锁定型
额定电压	• AC-100V 50/60Hz, 110V 60Hz • AC-200V 50/60Hz, 220V 60Hz • DC-24V • DC-100V
允许电压变动范围	–15 ~ 10%
绝缘等级	B级

冲压机用双联阀

MVS－3500YCG／YCL／YCK 系列（阀体配管型）

规格

使用流体	经过滤的压缩空气
动作压力	0.15～0.8Pa （内部先导供气型）
	0.05～0.8Pa （外部先导供气型）
周围温度	5 ~ 50°C
润滑	需要（ISO VG32透平油或类似的相当品）
手动操作	手动压入按钮 / 无锁定型
额定电压	• AC-100V 50/60Hz, 110V 60Hz • AC-200V 50/60Hz, 220V 60Hz • DC-24V
允许电压变动范围	–15 ~ 10%
绝缘等级	B级

基本型号＆其他

配管尺寸	型式记号					有效截面积（mm²） <Cv 値>
配管尺寸	无动作检测器	重量（kg）	限位开关附动作检测器	接近开关附动作检测器	重量（kg）	IN→OUT	OUT→EXH
Rc3/8	MVS-3503YCG	3.2	MVS-3503YCL	MVS-3503YCK	3.5	25 <1.4>	105 <5.7>
Rc1/2	MVS-3504YCG		MVS-3504YCL	MVS-3504YCK		29 <1.6>	172 <9.3>
Rc3/4	MVS-3506JYCG		MVS-3506JYCL	MVS-3506JYCK		29 <1.6>	180 <9.7>
Rc3/4	MVS-3506YCG	3.5	MVS-3506YCL	MVS-3506YCK	3.9	74 <4.0>	335 <18.1>
Rc 1	MVS-3510YCG	3.5	MVS-3510YCL	MVS-3510YCK	3.9	74 <4.0>	395 <21.4>
Rc 1 1/4	MVS-3512YCG	7.5	MVS-3512YCL	MVS-3512YCK	8.8	190 <10.3>	960 <51.9>
Rc 1 1/2	MVS-3514YCG	7.5	MVS-3514YCL	MVS-3514YCK	8.8	190 <10.3>	1140 <61.6>

排气优先双联阀 354系列

规格

主阀形式与构造	先导动作3通双联阀（双阀），压力返回形锥阀
使用流体	经过滤（40μm以下）的压缩空气
使用压力	0.2 ～ 0.85MPa：内部先导式（标准）／ 0.05～0.85MPa：外部先导式
周围温度	5～50℃		润滑	无供油
安装形态	最好垂直壁面固定。		应答时间（代表值）*1	ON时：11msec、OFF時：11msec
手动操作	按钮操作（无锁定式）		动作频度	3Hz max. （1回/１カ月 min.）
允许电压变动率	±10%		绝缘种类	B种
质量	约2.5kg･････354 Series
额定电压*2	●AC100V 50Hz，AC110V 60Hz ●AC200V 50Hz，AC220V 60Hz ●DC24V ●DC100V
线圈2个同时动作电流值	额定电压（周波数）	电流（保持／起动）	额定电压（周波数）	電流（保持／始動）	额定电压	电流
	AC100V（50Hz）	0.40A/0.60A	AC200V（50Hz）	0.20A/0.30A	DC24V	0.60A
	AC100V（60Hz）	0.36A/0.52A	AC200V（60Hz）	0.18A/0.26A	DC100V	0.20A
*1	应答时间为供气压力0.5MPa的值。长时间放置后，起动值可能超过此值。
*2	关于特殊电压请商谈。

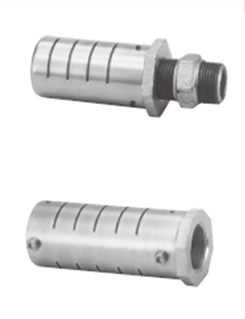

消声器

MFF-200 系列, 300 系列

规格

使用流体	排出压缩空气
最高动作压力	1.0MPa
周围温度	5 ~ 60°C
消音效果	20 dB（A）以上
消音滤芯	MFF-200 系列: 泡沫塑料 MFF-300 系列: 金属丝网

型式记号 & 其他

配管尺寸	型式记号	有效截面积（mm²）	重量（kg）
R 1/4	SL-02	40 < 2.2 >	0.02
R 3/8	SL-03	60 < 3.2 >	0.03
R 1/2	MFF-204	115 < 6.2 >	0.09
R 3/4	MFF-306	250 < 13.5 >	0.62
R1（Rc1）	MFF-310	330 < 17.8 >	0.62
Rc1 1/4	MFF-312	915 < 49.4 >	0.9
Rc1 1/2	MFF-314	975 < 52.7 >	0.9
Rc2	MFF-320	1400 < 75.6 >	1.5
