空气过滤器
NAF-500XL 系列
 |
规格
| 使用流体 | 经过滤的压缩空气 |
| 最大供气压力 | 1.0MPa |
| 周围温度 | 5 ~ 60°C |
| 过滤器滤芯 | 74μm |
| 排水方式 | 手动或自动 |
| *自动排水式的场合，最低动作压力为 0.1MPa |
 |
NAF-600 系列
 |
规格
| 使用流体 | 经过滤的压缩空气 |
| 最大供气压力 | 1.0MPa |
| 周围温度 | 5 ~ 60°C |
| 过滤器滤芯 | 74μm（标准）, 25μm 或 5μm |
| 排水方式 | 手动或自动 |
| 壳体 | 透明树脂体附树脂防护罩或金属壳体 |
| |

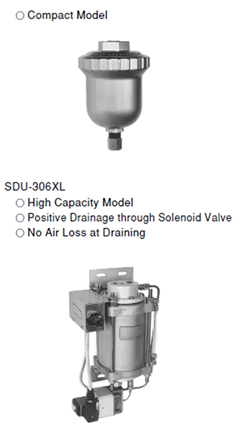

自动排水装置
SDU-200, SDU-300XL系列
 |
规格
| 形式记号 | SDU-202 | SDU-306XL | ||
| 配管尺寸 | 排水进口 | Rc1/4 | Rc3/4 | |
| 排水出口 | Rc1/8 | Rc1/2 | ||
| 使用压力 | 0.1 ~ 1.0MPa | 0.05 ~ 0.7MPa | ||
| 周围温度 | 5 ~ 60°C | 5 ~ 50°C | ||
| 排水能力 | 3.5cm3 @0.5MPa | 200cm3 @0.7MPa | ||
| 壳体 | 金属体 | 金属体附液面指示器 | ||
| 动作方式 | 空气动作 | 电力动作 | ||
| 重量〔kg〕 | 0.44 | 5.3 | ||
| 线圏 | 额定电压 | ― | • AC 100V
50/60Hz, 110V 60Hz • AC 200V 50/60Hz, 220V 60Hz |
|
| 允许电压变动率 | ― | –15 ~ +10% | ||
| 绝缘种类 | ― | B级 | ||
| 电流变化率 | 50Hz | 60Hz | ||
| 保持电流 （启动电流） |
AC 100V | 0.104A （0.126A） |
0.084A （0.10A） |
|
| AC 200V | 0.05A （0.06A） |
0.041A （0.05A） |
||
| *1.SDU-306XL型式记号的终端请记上额定电压。 |
| *2.SDU-202需附托架的场合、请在型式记号终端记上"B"。 |
| |
