快速排气阀
G01 & QEV-3300 系列
|
|
型式记号＆规格
| 型式记号 | G01-100 | G01-200 | QEV-3303Y | QEV-3304Y | QEV-3306 | QEV-3110 | |
| 配管尺寸 | IN,OUT | Rc1/8 | Rc1/4 | Rc3/8 | Rc1/2 | Rc3/4 | Rc1 |
| EXH | Rc1/4 | Rc1/2 | Rc1 | ||||
| 使用流体 | 经过滤的压缩空气 | ||||||
| 最高使用压力 | 1.0MPa | ||||||
| 最低动作压力 | 0.03MPa | ||||||
| 周围温度 | 5～60 ℃ | ||||||
|
有效截面积 （mm2） ＜Cv值＞ |
IN-OUT | 23＜1.2＞ | 29＜1.6＞ | 81＜4.4＞ | 95＜5.1＞ | 275＜14.9＞ | |
| OUT-EXH | 28＜1.5＞ | 33＜1.8＞ | 98＜5.3＞ | 113＜6.1＞ | 330＜17.8＞ | ||
| 重量（kg） | 0.08 | 0.23 | 1.0 | ||||
 |

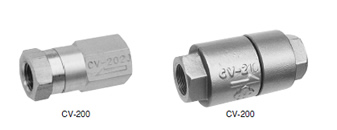

单向阀
CV-200 系列
 |
型式记号＆规格
| 型式记号 | CV-201 | CV-202J | CV-202 | CV-203 | CV-204 | CV-206 | CV-210 | CV-212 | CV-214 |
| 配管尺寸 | Rc1/8 | Rc1/4 | Rc1/4 | Rc3/8 | Rc1/2 | Rc3/4 | Rc1 | Rc1 1/4 | Rc1 1/2 |
| 使用流体 | 经过滤的压缩空气，无腐蚀的气体，低粘度无腐蚀的液体 | ||||||||
| 最高动作压力 | 1.0MPa | ||||||||
| 最低动作压力 | 0.015MPa | 0.03MPa | |||||||
| 周围温度 | 5～60 ℃ | ||||||||
|
有效截面积 （mm2） ＜Cv值＞ |
10 ＜0.5＞ |
34 ＜1.8＞ |
99 ＜5.4＞ |
105 ＜5.7＞ |
210 ＜11.4＞ |
285 ＜15.4＞ |
550 ＜29.7＞ |
785 ＜42.4＞ |
|
| 重量（kg） | 0.04 | 0.35 | 0.6 | 0.88 | 4.0 | ||||
| |
棱阀
J01 & CV-3100 系列
 |
型式记号＆规格
| 型式记号 | J01-100 | J01-200 | CV-3103 | CV-3104 | CV-3106 | CV-3110 | |
| 配管尺寸（A,B&O口径） | Rc1/8 | Rc1/4 | Rc3/8 | Rc1/2 | Rc3/4 | Rc1 | |
| 使用流体 | 经过滤的压缩空气 | ||||||
| 最高使用压力 | 1.0MPa | ||||||
| 开启压压力 | 0.05MPa | ||||||
| 周围温度 | 5～60 ℃ | ||||||
|
有效截面积 （mm2） ＜Cv值＞ |
A－0 | 25＜1.4＞ | 28＜1.5＞ | 90＜4.9＞ | 110＜5.9＞ | 250＜13.5＞ | 275＜14.9＞ |
| B－0 | 23＜1.2＞ | 28＜1.5＞ | 95＜5.1＞ | 115＜6.2＞ | 305＜16.5＞ | 320＜17.3＞ | |
| 重量（kg） | 0.13 | 0.37 | 1.2 | 1.1 | |||
| |

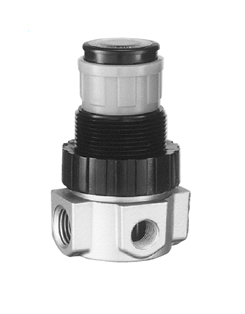

溢流阀
V31 系列（紧凑型）
 |
规格
| 使用流体 | 经过滤无腐蚀性的压缩空气 |
| 允许最高压力 | 1.0MPa |
| 周围温度 | 5～60℃ |
| 动作型式 | 弹簧直动式 |
| 调整螺丝固定方式 | 按扣锁定式（一点接触组合） |
| |
NSV-200 系列
 |
规格
| 使用流体 | 经过滤无腐蚀性的压缩空气 |
| 允许最高压力 | 1.0MPa |
| 周围温度 | 5～60℃ |
| 动作型式 | 弹簧直动式 |
| |

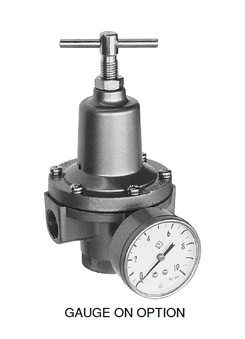

NSV-500 系列
 |
规格
| 使用流体 | 压缩空气,无腐蚀性的气体 |
| 允许最高压力 | 1.0MPa |
| 周围温度 | 5～60℃ |
| 动作型式 | 外部先导（膜片式） |
| |

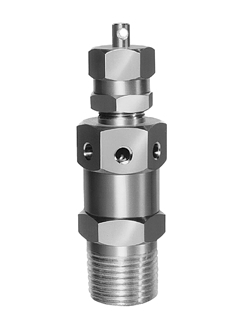

NSV-300 系列
 |
规格
| 使用流体 | 经过滤的压缩空气 |
| 最高使用压力 | 1.0MPa |
| 周围温度 | 5～60℃ |
| 动作方式 | 弹簧直动塀 |
| 重量〔kg〕 |
0.15（NSV-301） 0.16（NSV-302、NSV-303） 0.18（NSV-304） |
| |
冲阀
CUV-400系列
 |
规格
| 型式记号 | CUV-404 | |||
| 动作方式 | 电动 | |||
| 配管 尺寸 |
“V” “C” 口径 | Rc1/2 | ||
| “P” 接口径 | Rc1/4 | |||
| 使用流体 | 经过滤的压缩空气 | |||
| 允许最高压力 | 1.0MPa | |||
| 使用压力范围 | 0.25~0.6MPa（≒2.5~6.0kgf／cm2） | |||
| 周围温度 | 5 ~ 50°C | |||
|
额定电压 （-15% ~ +10%） |
•AC100V 50/60Hz, 110V 60Hz •AC200V 50/60Hz, 220V 60Hz •DC-24V |
|||
| 润滑 | 需要（透平油ISO VG32或类似的相当品） | |||
| 有效截面积 | 100mm2 | |||
| 合适气缸口径1) | Max.φ80（φ100） | |||
| 气缸负荷率2) | 40%以下 | |||
| 重量（kg） | 1.0 | |||
1）在限定条件下，（ ）范围内的数值也适合气缸。
2）气缸重量包括自身的活塞和活塞杆。
| |
真空吸着装置
VC1系列
 |
规格
| 使用流体 | 经25μm滤芯过滤的压缩空气 | |||
| 动作压力范围 | 0.35～0.5MPa | |||
| 配管尺寸 | Rc1/8: 供气口＆真空口径 | |||
| 周围温度 | 5 ~ 50°C | |||
| 发生真空度 | -0.08MPa以上 | 使用压力在 0.4MPa时 |
||
| 排气量（吸引量） | 18±1.5dm3／min.（ANR） | |||
| 空气消耗量 | 30～40dm3／min.（ANR） | |||
|
线
圏 |
额定电压 | • AC 100V
50/60Hz, 110V 60Hz • AC 200V 50/60Hz, 220V 60Hz • DC 24V |
||
| 允许电压变动率 | –15 ~ +10% | |||
| 电磁阀型式 | 2通 常开型 | |||
| 变化频率 | 50Hz | 60Hz | ||
| 保持电流 （初始电流） |
AC 100V | 0.015（0.018） A | 0.014（0.016） A | |
| AC 200V | 0.011（0.013） A | 0.009（0.011） A | ||
| DC 24V | 0.070A | |||
形式记号
| 形式记号 | 电磁阀额定电压与动作形式 | 质量（kg） | ||
| 标准形 | VC1-101-0061 | AC100V | 单电磁线圈 常开 |
1.0 |
| VC1-101-0062 | AC200V | |||
| VC1-101-0063 | DC24V | |||
| 簡易形 | VC1-101-4061 | AC100V | 单电磁线圈 常开 |
0.5 |
| VC1-101-4062 | AC200V | |||
| VC1-101-4063 | DC24V | |||
| ●半导体压力传感器：DC12～24V电源 ●转换压 力：-0.05MPa组装后出厂 ●NPN集电极开 路形，红色LED附指示灯 | ||||
| ※ VC1-101-406*喷吸动作电磁阀，吸入过滤器，压力传感器处构成为簡易形。 | ||||
| |

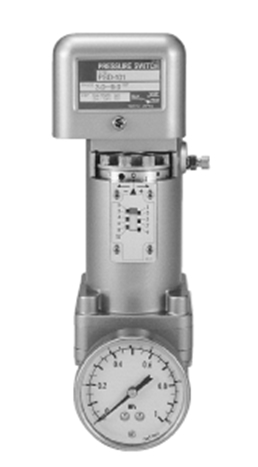

压力开关
PSD-101 系列
 |
规格
| 使用流体 | 经过滤无腐蚀的压缩空气 | |
| 最高使用压力 | 标准＆K5型 | 1.0MPa |
| K1型 | 0.3MPa | |
| 周围温度 | –10°C ~ 50°C | |
| 开关接点形式 | 1C | |
| 接点电流容量 （接负载时） |
高容量型 | • 15A/AC 125V. 250V • 2A/DC 24V |
| 微电流型 | • 1 ~ 100mA/AC 100V • 3 ~ 100mA/DC 24V |
|
| 开关压差 | 标准型 | 3kPa |
| K5, K1型 | 2kPa | |
| 配管尺寸 | 供气口： Rc 1/4 压力表口: Rc 1/8 |
|
| 重量（kg） | 1.5 | |
| |
P02系列
 |
规格
| 使用流体 | 压缩空气，无腐蚀的气体 |
| 耐压力 | 0.7MPa |
| 管接口径 | R1/4（公螺纹） |
| 使用环境 | 温度：5～50℃／湿度：max.95%RH |
| 压力指定范围（OFF设定） | 0.03～0.37MPa |
| 重复精度 | 设定压力值±0.013MPa以内（@20℃） |
|
接点形式（标准额定容量） *1 |
1c形接点（0.1A/125V AC， 0.1A/30V DC） |
|
质量（g） |
30 |
|
主要零部件材质 *2 |
主体 ：PPO树脂 膜片 ：NBR |
*1 使用指示灯的场合，标准额定容量40mA/125V AC，40mA/30V DC。使用AC200V回路的场合，请介入继电器。
*2 主体的材质为不锈钢，膜片为EPDM，或VITON。如有何要求请商谈。
| |
空气检出器
关于空气检出器
■有无工作面，确认加工物落座，检出尺寸，确认机械・装置的动作，控 制工具的折損等・高精度检出。
 |
使用分野
| ● | 飞溅的水沫，金属粉等较多的场所检出 工作机械，冲压机机械，鋳造机械，成形机，制材机，其他各种自动化装置 |
| ● | 非接触必要的装置检出 制造机械，玻璃加工机，塑料成形机，充填机等 |
| ● | 耐环境性（耐热，耐水性）必要装置的检出 钢铁机械设备，轮胎成形机，清净机等 |
| ● | 精密尺寸的自动判定 工作机械，研磨机，分別机，电气（电子）部品加工等 |
| |
S51 系列
 |
规格
| 形式记号 | S51-1※1-※0※※（标准） | S51-1※1-※3※※ | ||
| 使用流体 |
经5μm滤芯过滤的压缩空气（不含油雾） |
|||
| 配管尺寸 | Rc1/8（供、出气口） | |||
| 周围温度 | 5 ~ 50°C | |||
| 限流口径 | φ0.7mm（标准） | φ1.2mm | ||
| 检出间隙范围 | 0.01 ~ 0.15mm | 0.16 ~ 0.3mm | 0.01 ~ 0.15mm | |
|
减压阀设定 供气压力 |
0.2MPa | 0.3MPa *2 | 0.2MPa | |
| 检出口径*1 | φ1mm | φ1.5mm | ||
| 检出精度 | ±0.01mm | ±0.02mm | ±0.03mm | |
| 耗气量 | 10dm3/min（ANR） | 13dm3/min（ANR） |
30dm3/min （ANR） |
|
| 输出开关接点形式 | 1C | |||
| 电源连接口 | G1/2（标准）或锥型接头或锁定接遊 | |||
| 检出接线 | 内径为 φ4mm、 最大长度为 4mm 的软管 | |||
|
使用电流范围
/ 额定电压 |
○
微电流型（用于程序控制） • 1 ~ 100mA / AC100V 或 DC24V ○ 高感度型 • 30 ~ 100mA /AC100V • 20 ~ 100mA /AC200V • 35 ~ 100mA /DC24V |
|||
| 检出指示灯的种类 | ○
氖管灯（0.6mA）: AC100 /200V ○ LED 灯（1.4mA）: DC24V |
|||
| 重量（kg） | 0.5 | |||
| *1. 1台 S51 型空气检出器只能设置１个检出口。 |
| *2. 供气压力在 0.3MPa 的场合，不能与经济阀配合使用。 |
| |

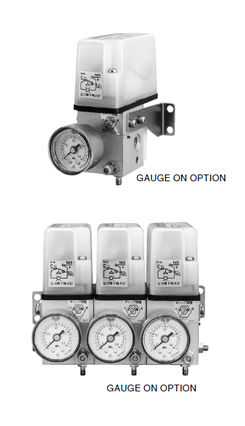

S51 系列（压力表可任选）
 |
规格
开关类型| 配管尺寸 | 供气口:Rc1/4,检出口:Rc1/8 | |||
| 使用流体 | 经5μm滤芯过滤的压缩空气（无油雾） | |||
| 动作压力 | 0.2MPa ……供气压力 | |||
| 周围温度 | 5 ~ 60°C | |||
| 电路连接 | （经济阀：MVS-214-02KS-07） • DIN连接型Pg11（适合线径φ6～φ10） （空气检出器： S51系列） • G1/2（标准） • G1/2＋（锥型接头或锁定接头） |
|||
| 最大联式数 | 3联 | |||
| 重量（kg） | 0.43＋0.5×（联式数） | |||
| 经济阀 | ||||
| 额定电压 | • AC 100V
50/60Hz, 110V 60Hz • AC 200V 50/60Hz, 220V 60Hz • DC 24V |
|||
| 允许电压变动率 | –15 ~ +10% | |||
| 绝缘等级 | B级 | |||
|
阀的 电性能 |
- | 50Hz | 60Hz | |
| AC 100V | 0.102（0.165）A | 0.079（0.140）A | ||
| AC 200V | 0.049（0.080）A | 0.039（0.068）A | ||
| DC 24V | 0.27A | |||
| 空气检出器 | ||||
| 开关类型 | 微小电流型 | 高感度型 | ||
|
开关 电流 容量 |
AC 100V | 1 ~ 100mA | 30 ~ 100MPa | |
| AC 200V | NA | 20 ~ 100MPa | ||
| DC 24V | 1 ~ 100mA | 35 ~ 100MPa | ||
| |

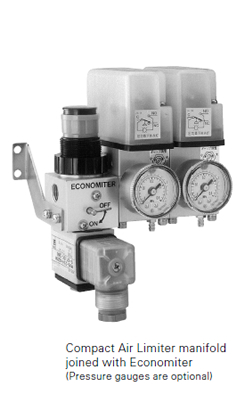

S51（汇流板型）
 |
规格
| 使用流体 | 经5μm滤芯过滤的压缩空 |
| 最大供气压力 | 1.0MPa |
| 动作压力 | 0.2MPa |
| 配管尺寸 | 供气口:Rc1/4,检出口:Rc1/8 |
| 周围温度 | 5 ~ 50°C |
| 经济阀 | AC100V 50/60Hz, AC110V 60Hz |
| 检出器的额定电压 | AC100V（氖灯）, AC200V（氖灯） DC24V（LED, 红色灯） |
| |
TACO AOL-112系列
 |
规格
| 使用流体 | 经5μm滤芯过滤的压缩空气（无油雾） | |
| 配管尺寸 | Rc1/4（进气口与检出口） | |
| 周围温度 | 5 ~ 60°C | |
| 动作压力 | 0.05 ~ 0.2MPa | |
| 检出范围 | 0.01 ~ 0.1MPa | |
| 检出精度 | 间隙为 0.01 ~
0.2mm时, ±0.01mm 间隙为 0.2以上时, ±0.03mm |
|
| 动作压力范围 | 0.01 ~ 0.1MPa 可调节 | |
| 开关接点形式 | 1C | |
| 输出接点容量 | 微电流型 | • 1 ~ 100mA /AC100V • 3 ~ 100mA /AC200V |
| 高感度型 | • 30 ~ 100mA /AC100V • 20 ~ 100mA /AC200V • 35 ~ 100mA /DC24V |
|
| 检出指示灯 | 任选（氖管灯 或 LED 灯 / 透明, 绿色 或 红色） | |
| 重量〔kg〕 | 1.9 | |
| |
TACO AOL-112系列 板块式
 |
规格
| 使用流体 | 经5μm滤芯过滤的压缩空气 | |
| 最高供气压力 | 1.0MPa（≒10Kgf/cm2） | |
| 最大动作压力 | 0.2MPa（≒2Kgf/cm2） | |
| 配管尺寸 | 供气口:Rc1/4,检出口:Rc1/8 | |
| 周围温度 | 5 ~ 60°C | |
| 经济阀的额定电压 | AC100V, AC200V 或 DC24V | |
| 允许电压变化范围 | -5 ~ 10% | |
| 空气检出器 | ||
| 检出间隙 | 0.01 ~ 0.2（±0.01）mm 0.2 ~ 0.6（±0.03）mm |
|
| 指示灯 & 额定电压 |
氖管灯 AC100V /AC200V LED 灯 DC24V |
|
| 最大开关容量 | 100mA / 接点形式 1c | |
|
|
||||||||||||||||||||||||||||||||||||||||||||
| |
经济阀
MVS-214-02S-07
 |
规格
| 使用流体 | 经5μm滤芯过滤的压缩空气（无油雾） | ||
| 动作压力 | 0.2MPa | ||
| 周围温度 | 5 ~ 50°C | ||
| 有效截面积 | 5mm2 | ||
| 微压流量调整范围 |
0.6～1.6dm3／min（ANR） （内藏减压阀的调压范围：0.007～0.05MPa） |
||
| 手动操作 | 2位置 杆式 | ||
| 额定电压 | • AC 100V
50/60Hz, 110V 60Hz • AC 200V 50/60Hz, 220V 60Hz • DC 24V |
||
| 电路连接 | • DIN型 Pg
11 • 附指示灯与过压抑制器 |
||
| 允许电压变动范围 | –15 ~ +10% | ||
| 绝缘等级 | B级 | ||
| 保持电流 （启动电流） |
电压＼频率 | 50Hz | 60Hz |
| AC 100V | 0.102（0.165）A | 0.079（0.140）A | |
| AC 200V | 0.049（0.080）A | 0.039（0.068）A | |
| DC 24V | 0.27A | ||
| 重量〔kg〕 | 0.45 | ||
| *空气检出器使用供气压力为 0.3MPa时、本阀不可并用。 |
| |
